这款68英寸碳纤维三叶螺旋桨面向燃油固定翼飞机，桨距角支持地面调整，范围为14°至25°。
整桨约3.5kg，含桨毂螺栓；规格书列出60–85kW发动机功率范围，并提及ROTAX 912/914系列应用。具体适配仍需核对发动机、法兰及飞机手册。
地面可调桨距

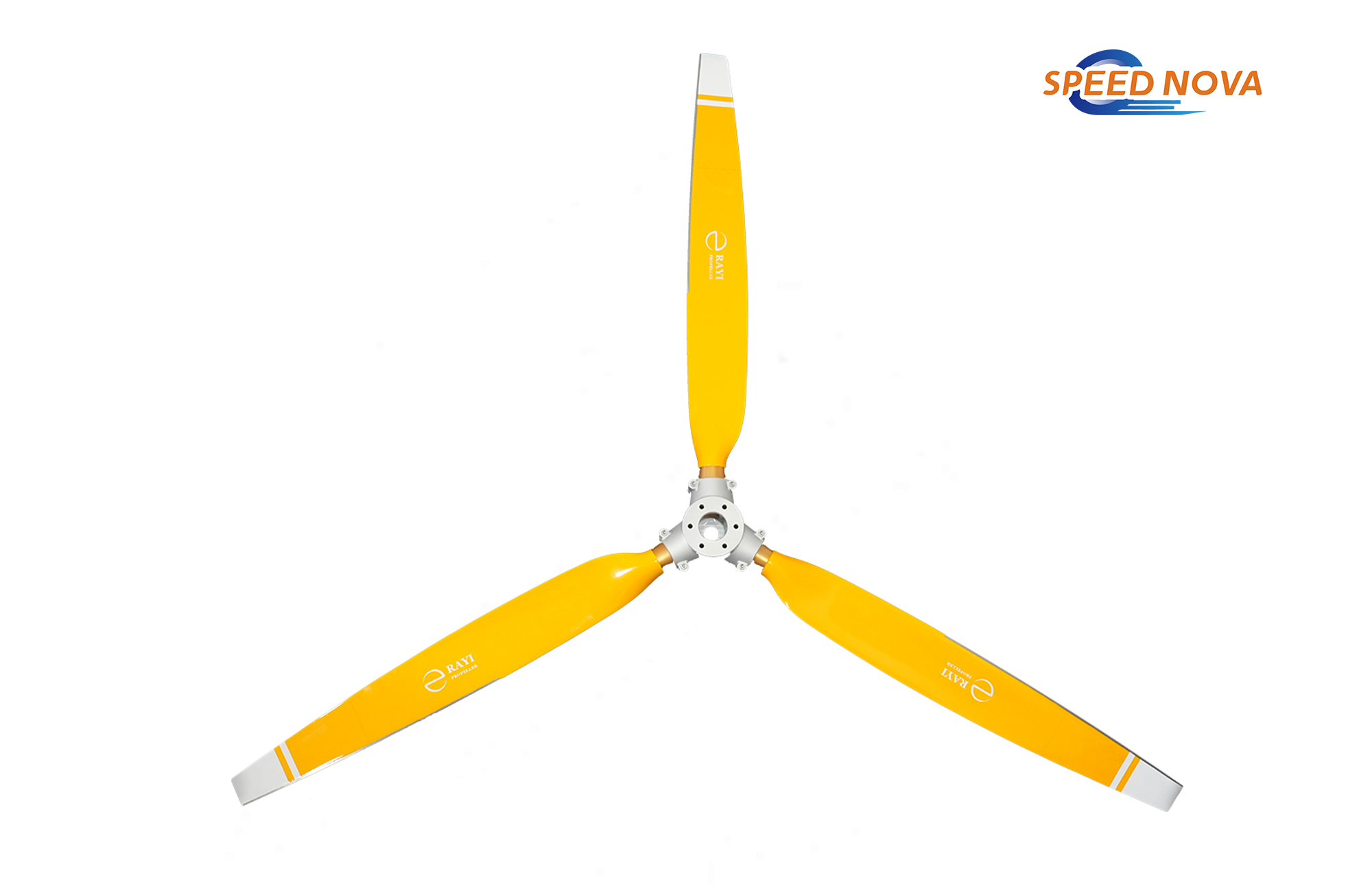

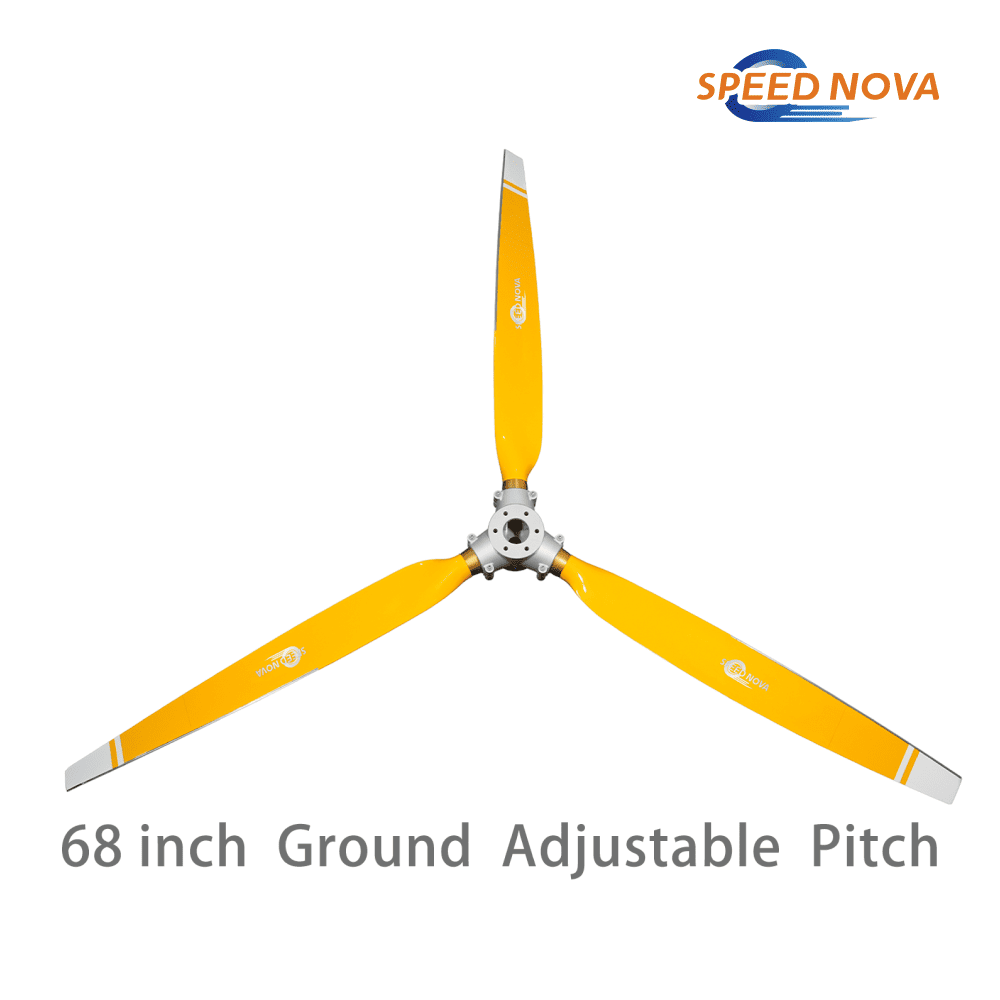

68英寸三叶螺旋桨 桨距角可调14至25度

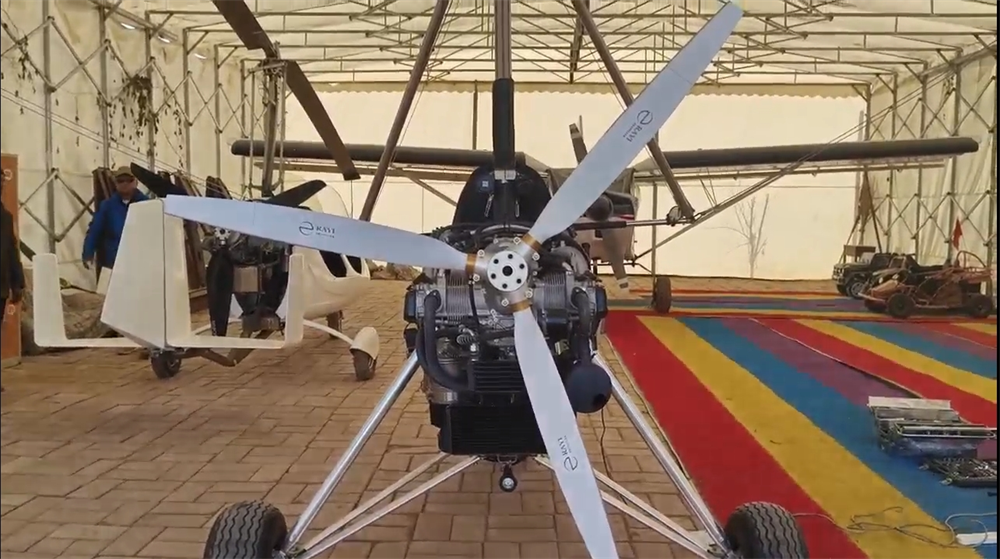

68英寸螺旋桨安装与桨距设置

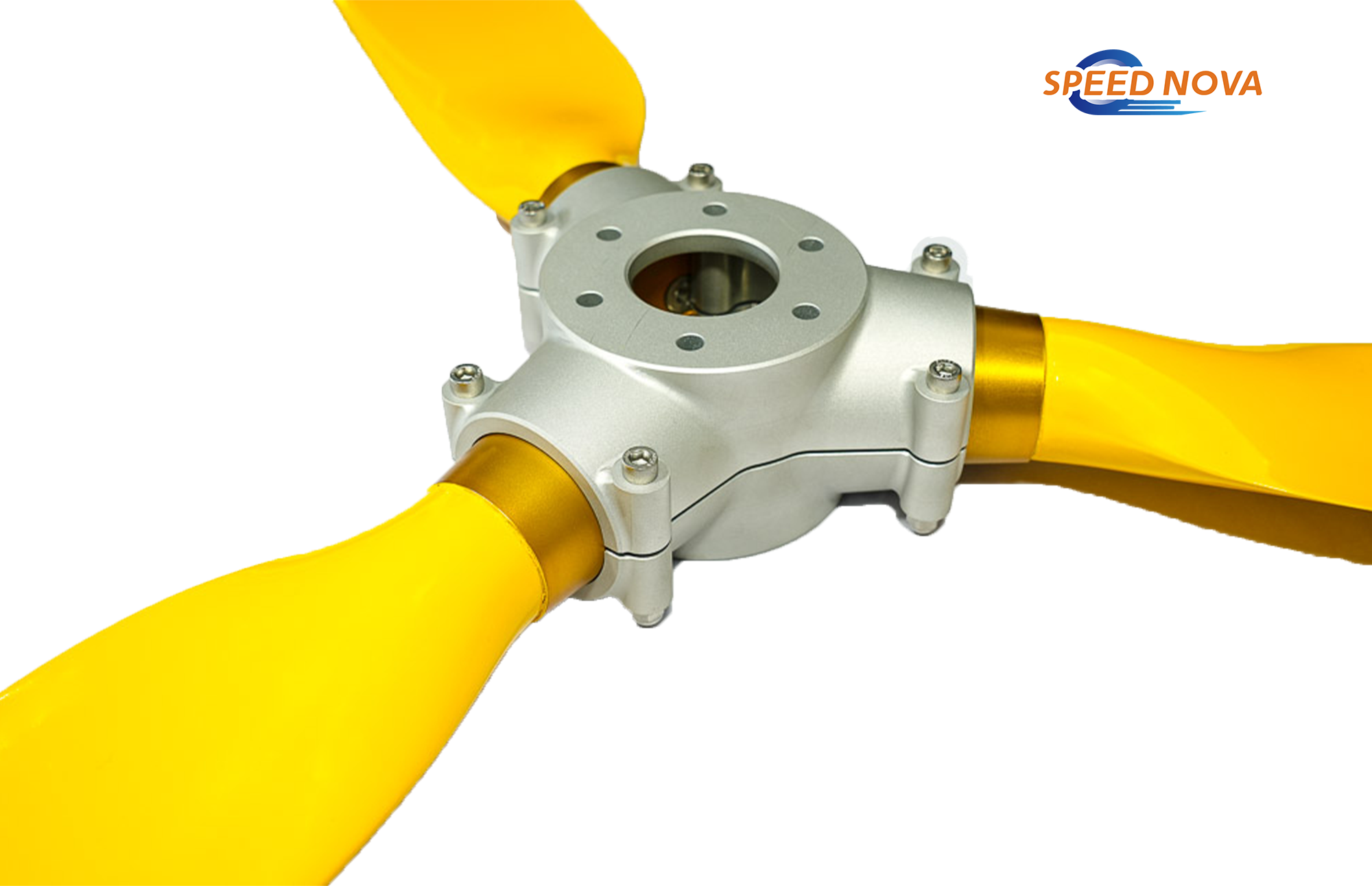

核对桨毂法兰与安装接口
规格书注明桨毂适配法兰为ARP502（ROTAX）。装机前请对照发动机端法兰图纸，核对孔位、接触面、紧固件规格及桨叶间隙。实际安装和锁紧方式应以对应发动机及飞机手册为准。
68英寸地面可调桨距螺旋桨参数与静态测试数据
产品类型：燃油固定翼用地面可调桨距螺旋桨
最大直径：68in（1732mm）
桨距角：14°–25°，支持地面调整
材料：碳纤维与环氧树脂
桨叶外观：黑色漆面，前缘金属防护
整桨重量：约3.5kg，含桨毂螺栓
发动机功率范围：60–85kW（80–115hp）
规格书应用信息：列出ROTAX 912/914系列及85kW以下发动机，具体机型仍需核对发动机和飞机手册
安装：螺丝固定
桨毂适配法兰：ARP502（ROTAX）
桨叶M6螺栓锁紧扭矩：推荐18N·m，规格书给出的范围为15–25N·m
最大转速：2680 r/min
工作环境：-40℃至+60℃
储存环境：+10℃至+35℃
静态测试条件
桨距角：15.5°
温度：25.5℃
气压：100.52kPa
相对湿度：32.2% RH
静态测试参考点
转速：1000 r/min；拉力：40.24kg；扭矩：42.26N·m；轴功率：4.43kW；桨效：9.09kg/kW
转速：1800 r/min；拉力：130.39kg；扭矩：136.94N·m；轴功率：25.81kW；桨效：5.05kg/kW
转速：2680 r/min；拉力：289.04kg；扭矩：303.56N·m；轴功率：85.19kW；桨效：3.39kg/kW
以上为指定条件下的螺旋桨静态测试数据，不代表不同发动机、飞机或实际飞行状态下的整机表现。
为您的飞行平台匹配合适桨叶
提供飞行器类型、电机参数、转速与载重需求，我们将协助完成螺旋桨选型与适配评估。
明确发动机适配范围
规格书列出60–85kW（80–115hp）发动机功率范围，并提及ROTAX 912/914系列。下单和装机前，请结合具体发动机型号、法兰接口、工作转速及飞机手册复核适配条件。
支持地面桨距调整
桨距角可在14°至25°范围内进行地面调整。调整后应按产品说明书检查叶片角度一致性，并使用校准过的角度测量工具复核。
桨距设置与螺栓锁紧复核
桨距调整应由具备相应操作能力的人员按产品说明书及发动机、飞机手册进行。以桨毂法兰面为基准校准数字角度计，将各叶片调整至相同目标角度，叶片间角度差不得超过0.5°。
桨叶M6螺栓按说明书分阶段、均匀紧固，顺序为2、4、8、16、18N·m；规格书推荐锁紧扭矩为18N·m。使用校准过的扭矩扳手，并在紧固过程中复核桨距角。
桨柄及桨毂桨叶孔内不得涂抹润滑油、润滑脂或硅胶，以免影响桨距保持。
需要定制或批量采购？请联系我们
填写需求信息，我们将根据您的应用场景、尺寸参数与性能要求提供对应方案。

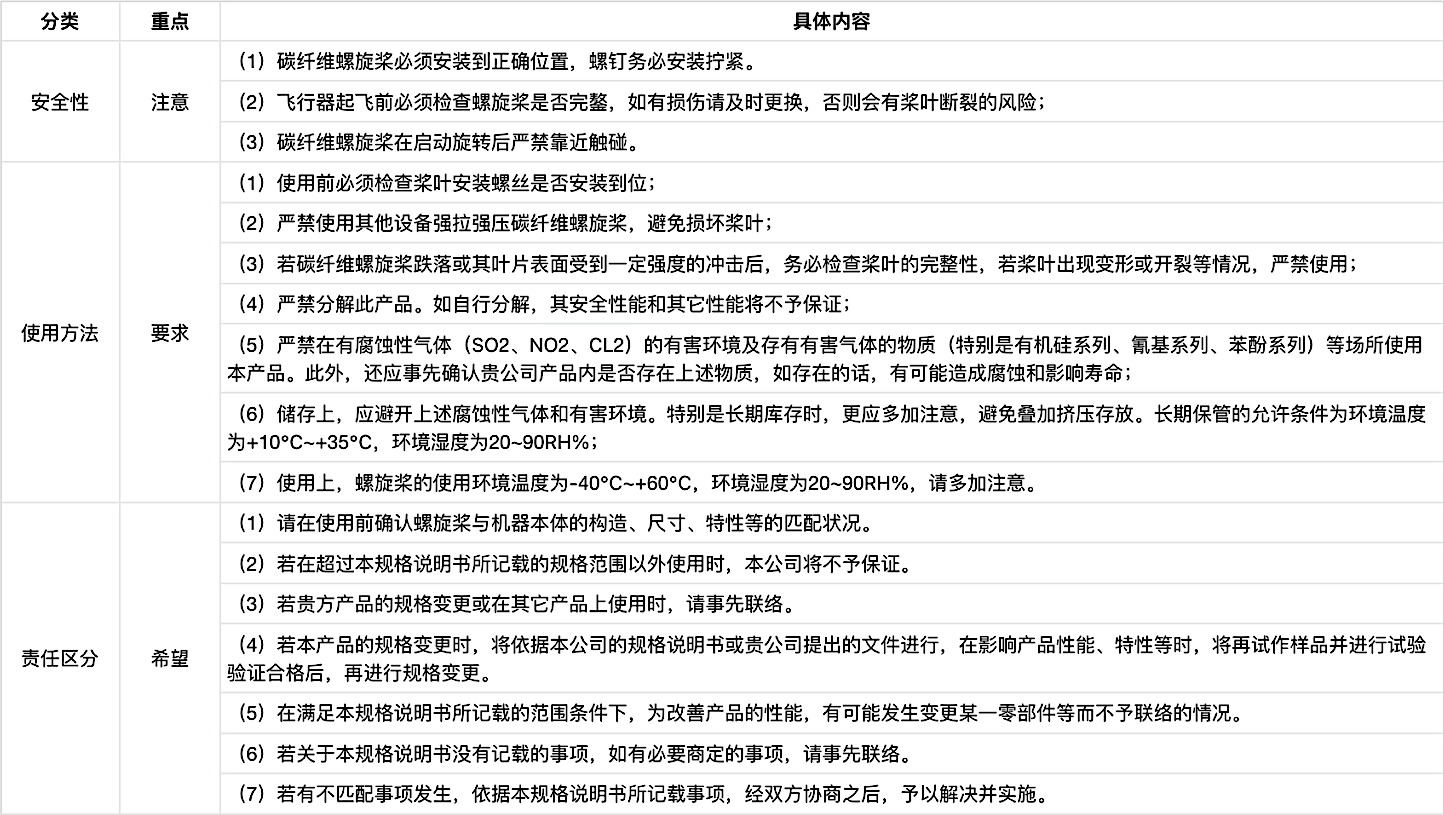

安装与运行安全提示
装机前确认桨毂法兰、孔位、紧固件及桨叶间隙符合对应发动机和飞机手册要求。实际旋向须根据动力系统与飞机安装要求确认，不要仅凭样桨方向判断。
每次运行前检查桨叶是否存在裂纹、变形、松动或冲击损伤；发现异常时停止使用。螺旋桨旋转期间，人员和物品不得进入危险区域。
按规格书要求进行紧固状态与桨距角复查：首次装配后运行10分钟检查，首个飞行小时后复核，之后至少每25小时或每3个月检查一次。维护前确保发动机停止并采取防止意外启动的措施。
