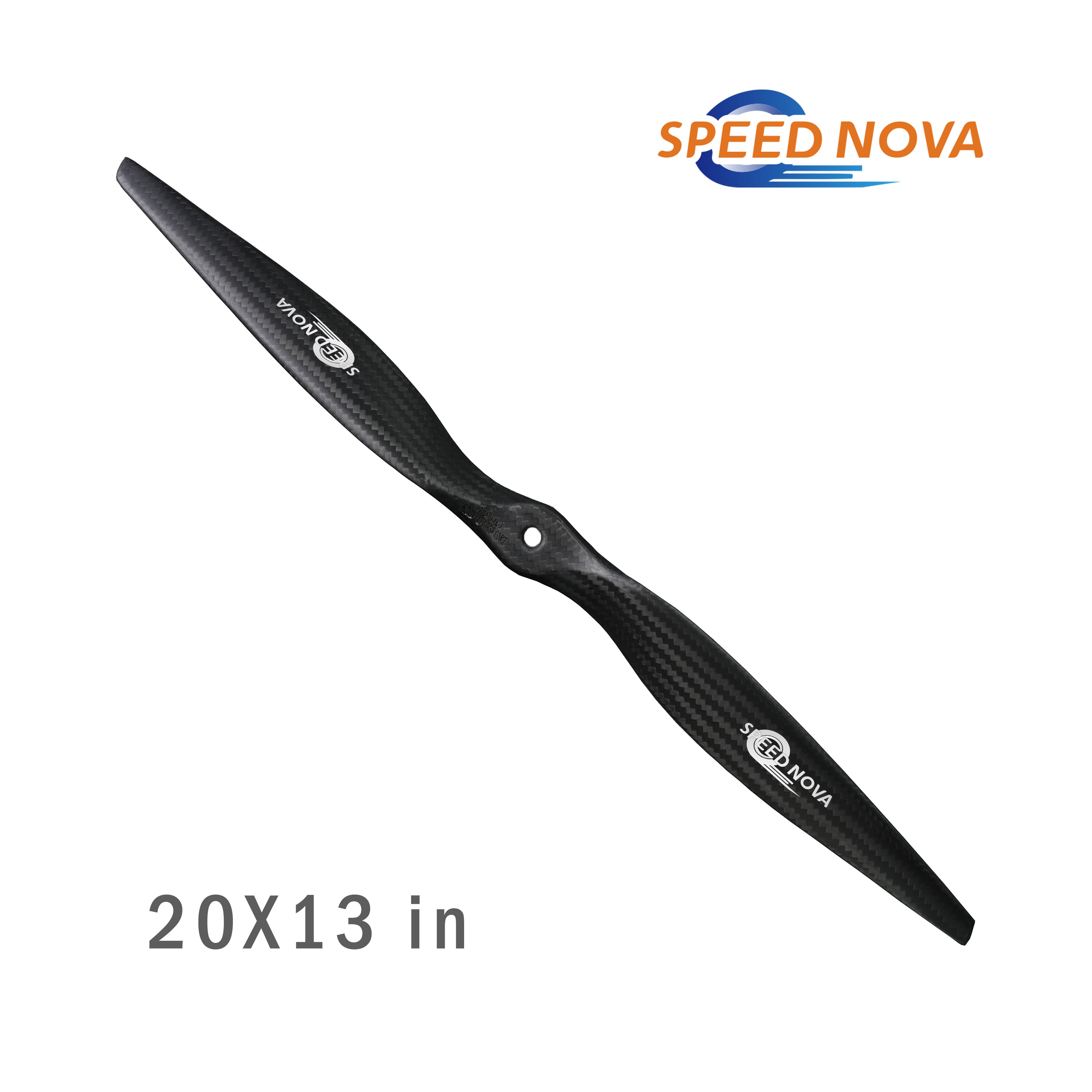

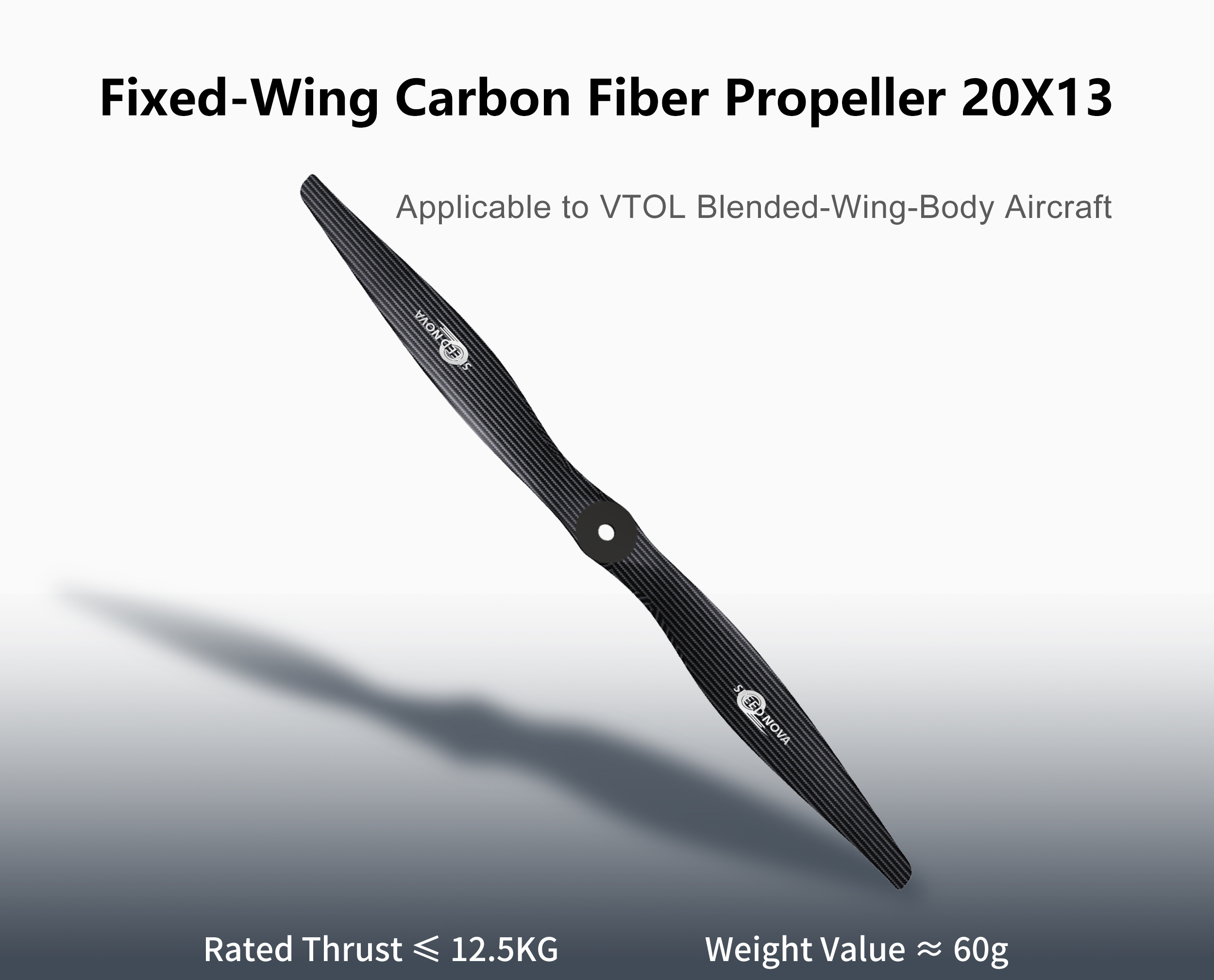

睿翼20×13碳纤维电动固定翼桨，直径20英寸、螺距13英寸，适用于固定翼与复合翼无人机。
桨叶采用3K碳纤维，单支重量约60g，采用螺丝固定安装。
规格书建议转速不高于7500 r/min、推荐拉力不高于13 kg；选型时请结合电机、电池、桨座接口和机体间隙核对动力系统。
单支约60克
3K碳纤维桨叶
20×13电动固定翼桨产品说明
静态测试数据及使用边界
规格书中的静态测试数据记录了不同转速下的拉力、扭矩、轴功率和桨效，可用于了解该桨在测试台架条件下的负载变化。
测试结果受电机、电源、安装和环境条件影响，不等同于飞行状态，也不能直接代表其他动力组合的表现。
20×13碳纤维电动固定翼桨规格与静态测试参考
产品规格
桨径：20英寸
螺距：13英寸
主体材质：碳纤维
桨叶表面：3K碳纤维
单支重量：约60g
安装方式：螺丝固定
静平衡：R50%位置残余不平衡量≤0.05g
适用平台：固定翼无人机、复合翼无人机
规格书建议转速：≤7500 r/min
推荐拉力：≤13 kg
工作温度：-40℃至+60℃
存储温度：+10℃至+35℃
工作及存储相对湿度：20%至90% RH
静态测试条件
环境温度：32.5℃
大气压力：100.2 kPa
相对湿度：33.2% RH

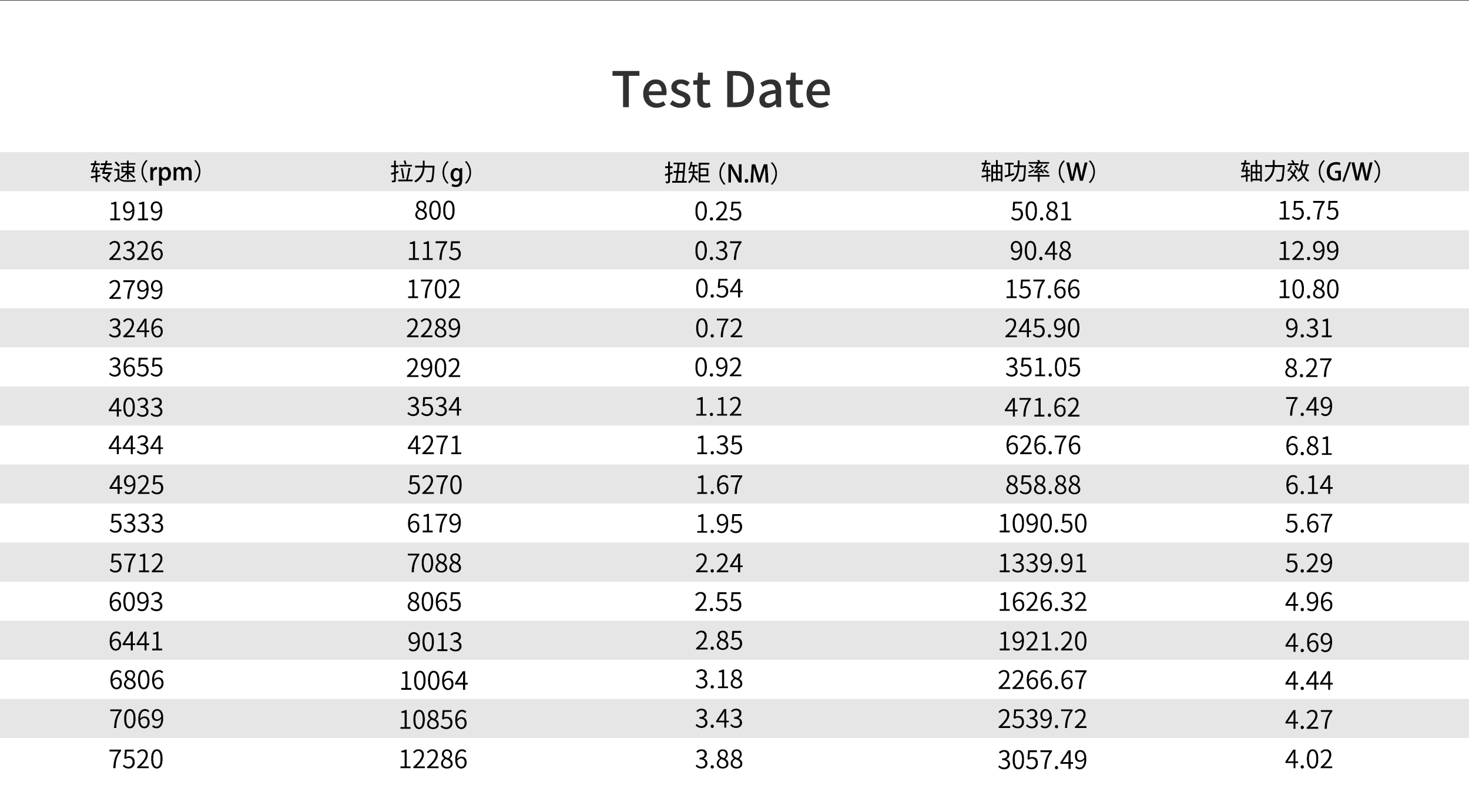

静态测试代表点
转速1919 r/min：拉力800 g，扭矩0.25 N·m，轴功率50.81 W，桨效15.75 g/W
转速3655 r/min：拉力2902 g，扭矩0.92 N·m，轴功率351.05 W，桨效8.27 g/W
转速5333 r/min：拉力6179 g，扭矩1.95 N·m，轴功率1090.50 W，桨效5.67 g/W
转速7069 r/min：拉力10856 g，扭矩3.43 N·m，轴功率2539.72 W，桨效4.27 g/W
以上为特定条件下的静态测试点，不代表具体整机的飞行表现或动力系统承诺。实际工作状态请结合电机、电池、安装条件和使用工况评估。
为您的飞行平台匹配合适桨叶
提供飞行器类型、电机参数、转速与载重需求，我们将协助完成螺旋桨选型与适配评估。
推荐使用参数与单支重量
单支重量约60g。规格书建议转速不高于7500 r/min、推荐拉力不高于13 kg。实际工作点需结合电机、电池和整机工况确认。

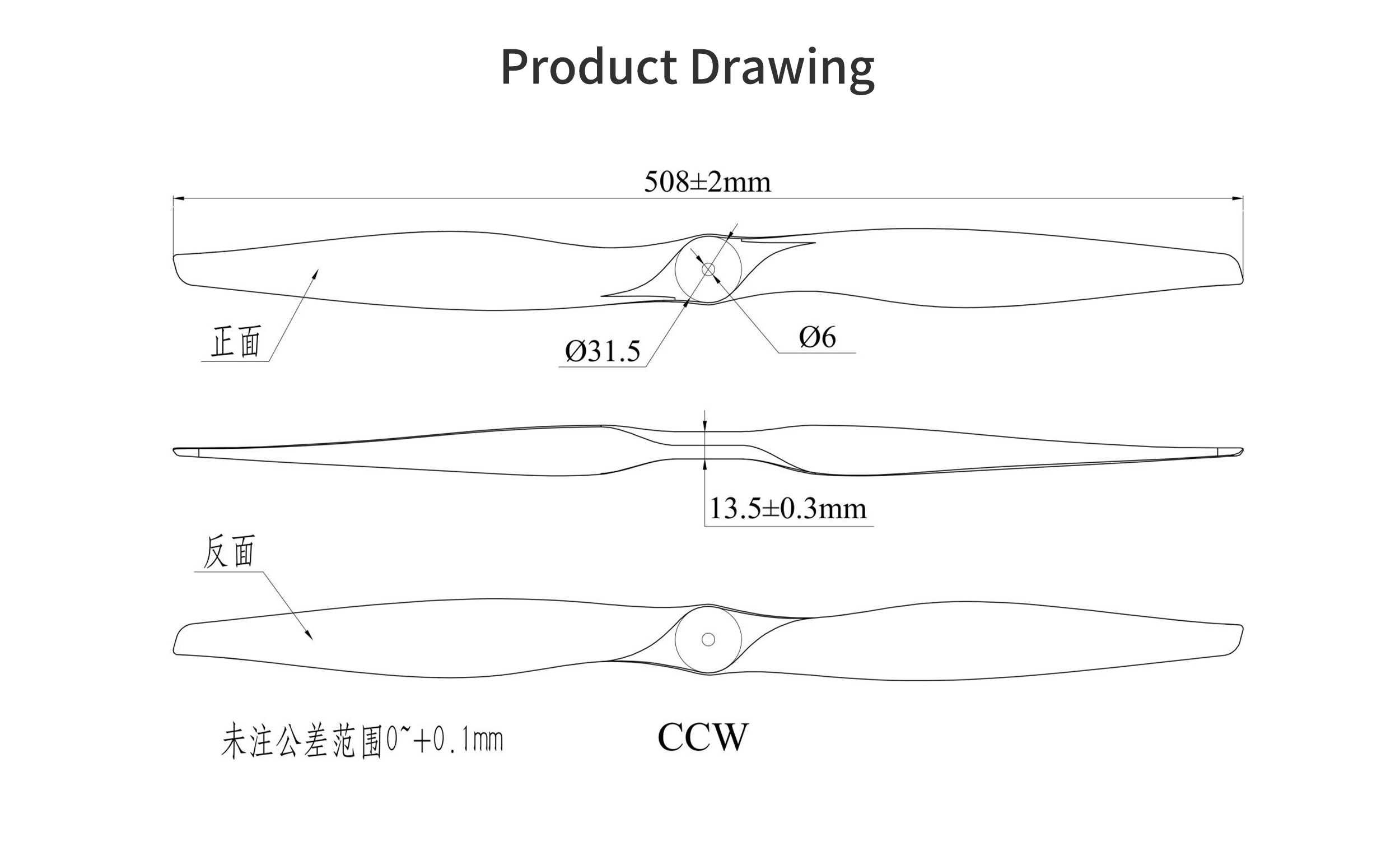

外形尺寸与安装孔位
尺寸图标注桨叶总长508±2mm、中心孔Ø6、桨叶厚度13.5±0.3mm。装机前请再次核对桨座、轴径、螺丝规格和桨叶旋转间隙。
咨询动力适配时请准备这些信息
如需确认20×13螺旋桨与整机动力是否匹配，请提供无人机类型、电机型号与KV值、供电电压、目标转速、桨座或轴孔规格及载荷需求。
桨径、螺距和单桨静态测试数据不能单独证明某一电机与电池组合已完成验证，最终适配需结合完整动力系统与实际工况评估。
需要定制或批量采购？请联系我们
填写需求信息，我们将根据您的应用场景、尺寸参数与性能要求提供对应方案。

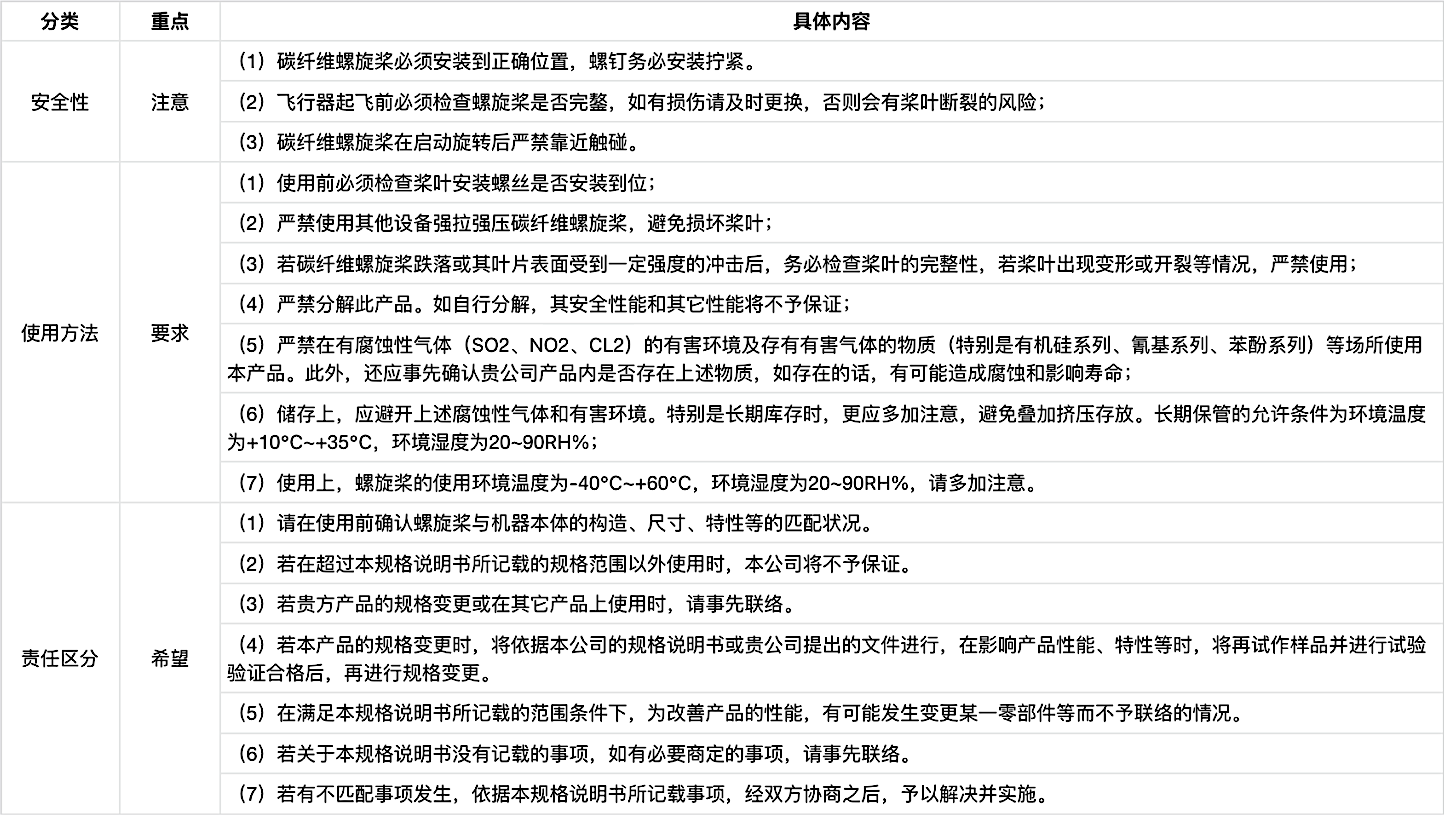

安装与使用安全须知
安装前确认桨叶旋向与动力系统设置一致，并按要求紧固固定螺丝。
每次使用前检查桨叶是否存在裂纹、缺口、变形或异常磨损，发现损伤后停止使用并更换。
螺旋桨运转时请保持安全距离，严禁触碰或靠近桨叶。装机后检查桨叶与机体、线缆及周边结构之间是否存在干涉。
桨叶跌落或受到撞击后应重新检查；如出现裂纹或变形，不得继续使用。避免桨叶受到挤压或堆叠受力，并远离腐蚀性气体。
